Как устроена электропроводка в квартире? Общие принципы

Идея статьи о бытовой электропроводке возникла, когда я в очередной раз объяснял знакомым устройство тройного выключателя для санузла. Я и хотел рассказать об этом выключателе, вызывающем вопросы у неспециалистов. И поняв, что означенный выключатель — штука простая, если понимаешь принципы устройства электропроводки, решил зайти издалека.

Фото: ColiN00B, pixabay.com

Сравним электрический ток с током воды. Вода течет по трубе к турбине и, вращая ее, утекает по второй (отходящей) трубе. Если вторую трубу перекрыть, ток воды прекратится и турбина вращаться перестанет.

Электрический ток работает совершенно аналогично.

  • Здесь есть «подающая труба» — фазный провод, при прикосновении к которому светится индикатор напряжения.
  • Есть «отводящая труба» — рабочий ноль, по которому ток «утекает» от «турбины» — прибора.

Если, например, рабочий ноль оборван, ток в цепи исчезает. Но напряжение на приборе сохраняется (турбина остается залита водой, и стоит появиться пути оттока, как «вода» снова потечет).

На самом деле все несколько сложнее. От электрощитовой к квартирам идет не один фазный провод, а три. Возвращаясь к нашему сравнению: по трем трубам вода течет, через одну утекает обратно. Это стандартная пятипроводная схема: три фазы и рабочий ноль. Есть еще заземляющий провод, но о заземлении разговор отдельный. Пока представим, что его нет. Между любыми разными фазами напряжение составляет 380 вольт, между любой фазой и нулевым проводом («нулем») 220 вольт. Фаза, ноль и заземление — то самое, с чего мы начали и что приходит в вашу квартиру.

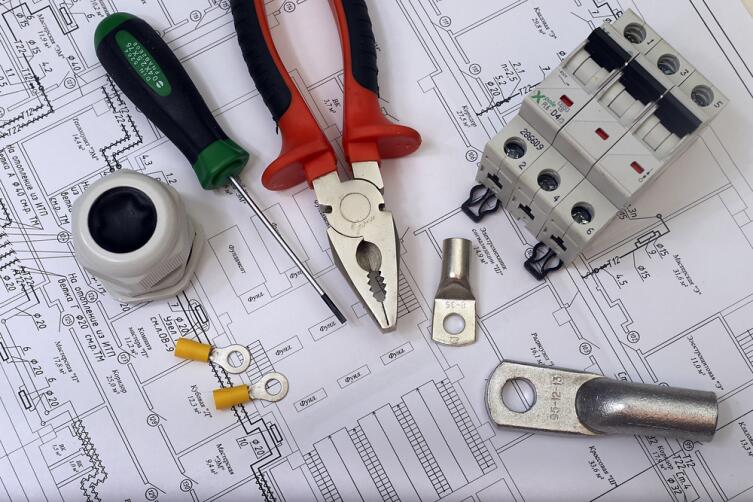

Как устроена электропроводка в квартире? Общие принципы
Фото: Depositphotos

Как правило, горожане имеют дело со следующей схемой электропроводки.

Каждый подъезд питается кабелем, состоящим из 4 или 5 жил. Три фазы и ноль присутствуют всегда, отдельного заземляющего провода в старых домах может не быть.

В электрощитовой дома есть автоматические выключатели, питающие «квартирные» линии. Обычно по одному на каждый подъезд. Автоматы обесточивают линию в случае короткого замыкания или перегрузки (если мощность электроприборов превышает допустимую).

Четырехжильный кабель подключен:

  • тремя жилами — к трем клеммам автоматического выключателя;
  • нулевой жилой — к нулевой клемме либо (в старых домах) прямо к корпусу электрощита.

Кабель проложен через подвал и оттуда поднимается по стояку, проходя через расположенные на этажах распределительные электрощиты.

Внимание! С этого момента начинается практическая часть. Электрооборудование, с которым имеют дело жители, начинается именно с электрощита.

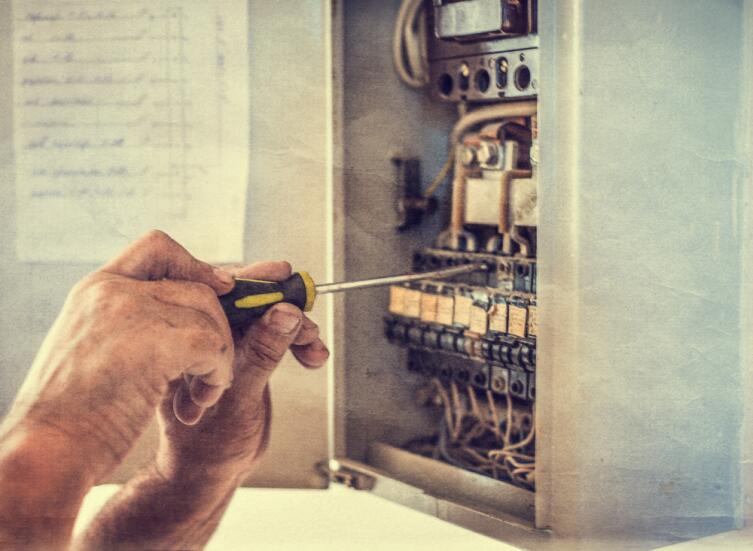

Здесь можно увидеть тянущиеся снизу вверх толстые изолированные жилы, от которых идут ответвления к оборудованию щита. Конкретный способ коммутации отличается в зависимости от типа дома, поэтому я буду говорить о некоем условном варианте. Для понимания важен не конкретный метод, а принцип.

Как устроена электропроводка в квартире? Общие принципы
Фото: Depositphotos

Через щит проходят три фазы и ноль. Заземление мы для простоты опускаем.

Для работы бытовых электроприборов нужны одна фаза и ноль (помните: труба, подающая воду, и труба отводящая?). Следовательно, один из фазных проводов имеет участок, где с него снята изоляция для подключения проводов, подающих ток к квартирам.

Место подключения может быть как открытым (например, оголенная жила просто притягивается клеммой к шине, от которой отходят провода, питающие квартиры), так и закрытым (например, пластиковым «орешком», внутри которого отходящие провода присоединены к питающей жиле опять-таки клеммой). Если фазный провод случайно соединится с нулевым, произойдет короткое замыкание; попадание фазы на корпус электрощита смертельно опасно для прикоснувшегося к нему человека (это то же самое, что коснуться оголенного провода). Потому фазы всегда изолированы от корпуса.

А вот нулевой провод, наоборот, часто соединяется с корпусом щита.

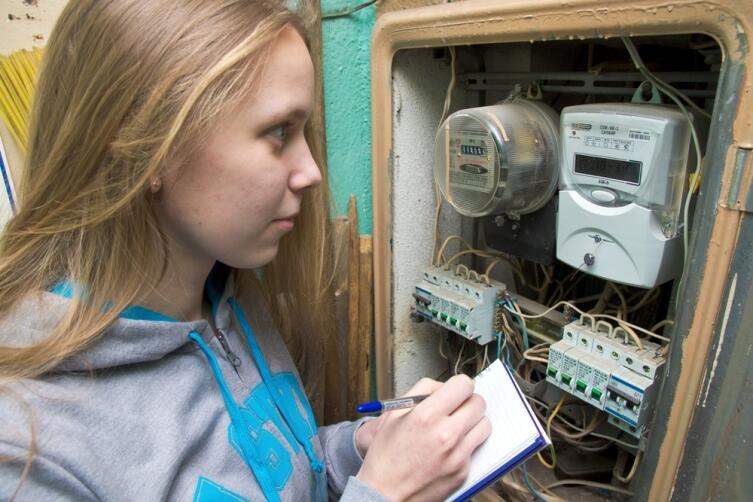

Предположим, что на этаже у нас три квартиры. К каждой из них от шин отходят одна фазная и одна нулевая жилы. Обе жилы подключены к входным клеммам УЗО — устройства защитного отключения (в старых домах его может не быть вообще, например, в моем доме 80-х годов постройки УЗО нет). Два провода вошли сверху, два вышли снизу к электросчетчику. При необходимости УЗО можно отключить, обесточив электросчетчик и всю квартиру сразу.

Как устроена электропроводка в квартире? Общие принципы
Фото: Depositphotos

От счетчика фазный провод идет ко входам однофазных автоматических выключателей, соединяясь специальными перемычками со входами всех автоматов (при необходимости с их помощью можно «разорвать» фазу, обесточив нужную линию в квартире), нулевой же провод подключается к колодке или клеммнику (обычно он расположен рядом с автоматами или над ними).

Вся электропроводка квартиры разделена на несколько линий или групп. Чаще всего это розеточная группа, световая (питающая люстры) и линия для электроплиты. Бывает иначе, но я рассматриваю типовую «усредненную» схему. К каждой линии поступают от электрощита фаза и ноль. Условно говоря, от квартиры к щиту протянуты в перекрытиях по трехжильному проводу от каждой группы.

К щиту провода спускаются по проложенным в стене каналам и подключаются по стандартной схеме:

  • одна жила — к выходу автоматического выключателя (сверху автомата — вход, снизу — выход);
  • вторая — к одной из свободных клемм нулевой колодки или клеммника.

То есть с одной стороны к колодке подходит питающий нулевой провод от счетчика, с другой — отходящие провода на квартирные линии. То же и с автоматами, только здесь каждая линия подключается к своему, отдельному автомату.

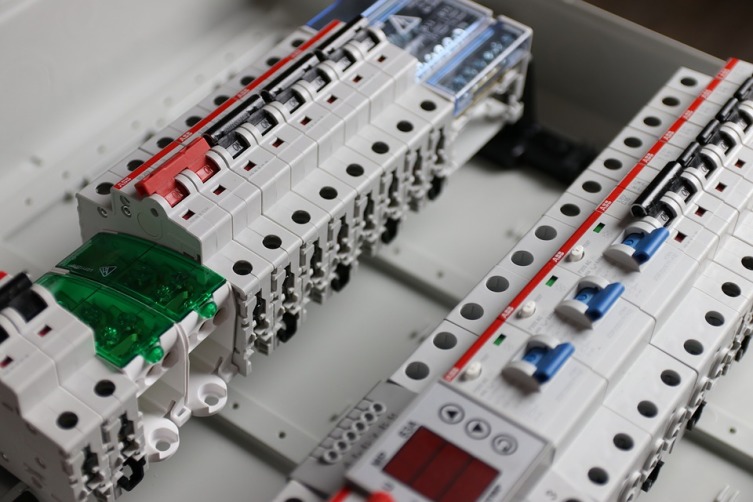

Автоматические выключатели
Автоматические выключатели
Фото: Sid74, pixabay.com

С автоматическими выключателями все мы имеем дело, если нужно обесточить квартиру. Или от чрезмерной нагрузки «выбило пробки» — хотя собственно пробки остались в совсем старых домах, многие называют так автоматические выключатели. Тогда мы выходим на лестничную площадку и включаем или выключаем автоматические выключатели.

Итак, в квартиру идут две жилы: нулевая от нулевой колодки и фазная от автоматического выключателя. И так три раза, три группы: розетки, освещение и электроплита.

В квартире провод, питающий электроплиту (его легко определить: он толще других), идет, не разветвляясь, к розетке плиты. Две других группы разветвляются на ряд линий, идущих к осветительным приборам и розеткам. Световые провода проложены в перекрытиях, частично в стенах: там, где провод опускается к выключателю. Розеточные могут проходить по-разному, в современных домах, как правило, они также спускаются от потолка внутри стены к каждой розетке. В домах постройки 60−80-х годов по-разному. Общий ориентир: расположение розеток. Обычно провода спускаются сверху там, где розетки расположены высоко (примерно в метре) над полом. Если они установлены над самым плинтусом, провода скорее всего проложены в полу.

Естественно, проводка не представляет собой один цельный провод. Линии много раз разветвляются и соединяются. Происходит все это в распаячных коробках, вмурованных в стену (пластиковых, в старых домах — металлических) или просто в полостях стены под потолком. Обычно такие места закрыты металлическими крышками и легко определяются под обоями простукиванием.


В большинстве случаев от одного автомата запитаны все розетки, кроме одной: расположенной в блоке выключателей санузла (часто здесь же включается свет и на кухне). Эта розетка запитана от «светового» автомата вместе с остальным освещением.

Если установлена дополнительная розетка в ванной, она может быть подключена к любой группе, а также иметь вообще отдельный автомат. Если вам понадобится проводить с ней какие-то манипуляции, не полагайтесь на случай. Убедитесь, что вы ее действительно обесточили. Включите в розетку настольную лампу и при горящей лампе выключайте автомат. Лампа погасла? Вы отключили то, что нужно!

Как устроена электропроводка в квартире? Общие принципы
Фото: chrischesneau, pixabay.com

Тем не менее «инструкции написаны кровью» — а потому обязательно убедитесь в отсутствии напряжения при помощи указателя напряжения (индикатора). Учтите, что многие розетки защищены от «несанкцинированного втыкания» посторонних предметов детьми. Гнезда розетки закрыты шторкой, которая открывается при одновременном втыкании двух штырей (как и происходит при включении вилки). Так что, пользуясь индикатором, убедитесь, что действительно достали до клемм. Лучше всего проверять индикатором розетку со снятой крышкой.

Может оказаться и так, что в квартире несколько розеточных групп, запитанных от разных автоматов. Например, отдельная линия может идти на розетки кухни или санузла, могут быть проложены отдельные линии на каждую комнату (модная схема, особенно при самостоятельном монтаже проводки). Бывают и переделки стандартной вроде бы схемы — например, вынужденные, при устранении неисправностей.

Так что если не уверены в том, что правильно понимаете устройство электропроводки, лучше обратиться к специалистам. Хотя и они иногда разводят руками, видя творение безвестного электромонтажника…

Обновлено 26.05.2018
Статья размещена на сайте 15.08.2011
