Как самому сделать локальную сеть?

Начнём с того, что же всё-таки такое локальная сеть. Это информационное пространство, которое объединяет в себе несколько компьютеров. С помощью локальной сети можно передавать информацию, общаться и играть в компьютерные игры. Локальные сети бывают офисные, частные и домашние.

Для чего нужны офисные сети, думаю понятно всем. А вот частные от домашних сетей отличаются тем, что частной сетью официально владеет какая-нибудь частная компания, которая и занимается поддержкой сети и подключением новых пользователей. У такой сети есть как и минусы, так и плюсы. Минусы: чаще всего присутствует абонентская плата, бывает платный трафик. Плюсы: если перегорает какое-либо устройство в сети, то его достаточно оперативно меняют и сеть продолжает работать! В домашней же локальной сети вся работа по ремонту и подключению ложится на самих же пользователей локальной сети.
Про то, как создать такую сеть, я и собираюсь вам рассказать.

Первое, что вам необходимо знать, если вы хотите построить сеть с нуля. Есть ли у вас единомышленники, живущие достаточно близко, чтобы осуществить идею. Далее следует всем вам назначить день, собраться и обсудить, как будет лучьше сделать локальную сеть! И скорее всего, во время такого собрания у вас возникнут вопросы:
С чего следует начать? И как вообще делать сеть и что для этого надо?

Предположим, вам надо объединить три компьютера, тогда список будет выглядеть примерно так:

1. Switch 5 портов — 1 шт.
2. Кабель RJ-45 (также известный как витая пара) — энное количество метров (это вам уже самим надо будет замерять и рассчитывать, но стоит помнить, что нежелательно что бы расстояние от свича до компьютера превышало 100 метров, а между двумя свичами 200).
3. Желательно ещё купить нейлоновые стяжки. Так как если вы будете выводить кабель из своей квартиры или дома, то стяжки дадут вам возможность витую пару прикрепить к другим проводам или чему-нибудь, что могло бы послужить в качестве крепления.
4. Сетевая карта 100 Мбит — 3 шт. (если, конечно, их не было до этого или сетевая карта не встроена в материнскую плату вашего компьютера).
5. Коннектор RJ-45 — 6 шт. в идеале, но лучше брать с запасом, так как есть риск неправильно обжать кабель.
6. Устройство для обжатия кабеля RJ-45 (витой пары) — 1 шт. (Оно останется у вас, и в дальнейшем если ваша сеть будет расширяться, то это будет незаменимый инструмент).

Хотя, думаю стоит пояснить по поводу пункта 6 из списка: если вы соединяете два компьютера в одной квартире и вам не надо будет продевать витую пару в отверстия, просверленные в стенах или перекрытиях, то лучше будет купить нужное количество кабеля и вам могут обжать его прямо в магазине. В других случаях он незаменим, так как трудно предусмотреть нужное количество кабеля, и если его останется метров 5, а вы его уже обжали, то есть два пути — или отрезать и заново обжимать кабель, или смириться с мотком кабеля под ногами.

Еще вам останется выбрать место, куда поставить switch, чтобы он никому не мешал и имел оптимальное месторасположение по отношению ко всем троим участникам этой авантюры. Чаще всего для этого выбирают чердаки, или ставят в электрическом щитке. Потом каждый для себя должен наметить, как будет проходить витая пара по квартире от компьютера до switch’а. Очень часто кабель выходит в окно или в дверь. В таком случае вам придется брать в руки дрель, и сверлить небольшое отверстия. Поэтому надо тщательно продумывать? как будет проходить кабель, чтобы он доставлял как можно меньше не удобств в вашем быту.

Я всё же придерживаюсь мнения, что если сеть в высотном доме, то лучшее место для свича, — это техэтаж или чердак, так как упрощается процесс подключения пользователей. Достаточно будет найти точку, которая находится над местом проживания подключаемого пользователя и скинуть кабель вниз. Также, если потребуется подсоединить к сети соседний дом, то, так как всё равно кабель будет пролегать с крыши одного здания на крышу другого, то такое расположение switch’а существенно ускорит дело. Есть и минусы, просто так switch не повесишь, так как ему нужно ещё питание от сети 220 вольт, поэтому, если среди вас нет электриков, стоит искать более простой для вас вариант.

После прокладки кабеля возникает ещё одна проблема. Что делать с куском провода, а точнее как его втыкать в switch или сетевую карту.
Вот для чего нам потребуются коннекторы и устройство для обжимки.
Здесь надо рассмотреть устройство витой пары. Она состоит из 8 небольших проводов, скрученных по два в 4 пары. Каждый из 8 кабелей имеет свой цвет, ниже приведен порядок, как правильно должны расположиться провода в коннекторе, прежде чем обжать их.

1 способ обжимки:
бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

2 способ обжимки:
бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Итак, если с двух сторон обжать одинаково 1 или 2 способом, то у вас будет прямой линк, используемый для соединения между двумя switch’ами или switch’а с компьютером.

Если обжать 1 и 2 способом с разных концов, то это будет «кросс» для соединения двух компьютеров. Это объясняется тем, что сетевая карта может передавать и получать информацию только по определённому контакту, и если вы обожмёте витую пару с обоих концов одинаково, то в итоге у вас не будет сети между двумя компьютерами.

В принципе, вы уже готовы для прокладки сети! Дерзайте и всё у вас получится. Главное не ленитесь, и делайте сразу так, как планировали, чтобы лишний раз не переделывать.

Обновлено 14.09.2006
Статья размещена на сайте 17.09.2006

Комментарии (16):

Чтобы оставить комментарий зарегистрируйтесь или войдите на сайт

Войти через социальные сети:

  • Павел Мазуренко Читатель 17 июля 2012 в 06:07 отредактирован 27 мая 2018 в 15:24

    "если вы обожмёте витую пару с обоих концов одинаково, то в итоге у вас не будет сети между двумя компьютерами."Уважаемый, что вы несете! Если вы чего-то не знаете,то и не надо об этом говорить! Будет сеть если руки на месте и голова.

  • Лив Ливингс Читатель 22 июня 2010 в 18:03 отредактирован 24 мая 2018 в 08:58
    ! ! ! ! ! ! ! ! !

    Люди,у меня к вам такой вопрос,у меня есть первый пк который имеет доступ в интернет по ADSL,второй подключен к нему через локальную сеть,как без всяких хабов и роутеров откпыть доступ в иннет второму,plzzzz объясните кто нибудь,хотя бы поверхностно,оч надо
    только прошу не кидайте ссылки на бестолковые форумы

  • Александр Беляев Читатель 6 января 2009 в 12:45 отредактирован 22 мая 2018 в 17:40

    Виктор Королёв, поясните правило 4 хабов.

  • А как же настройки соединения? Пару слов не мешало об этом сказать. имхо.

    Оценка статьи: 3

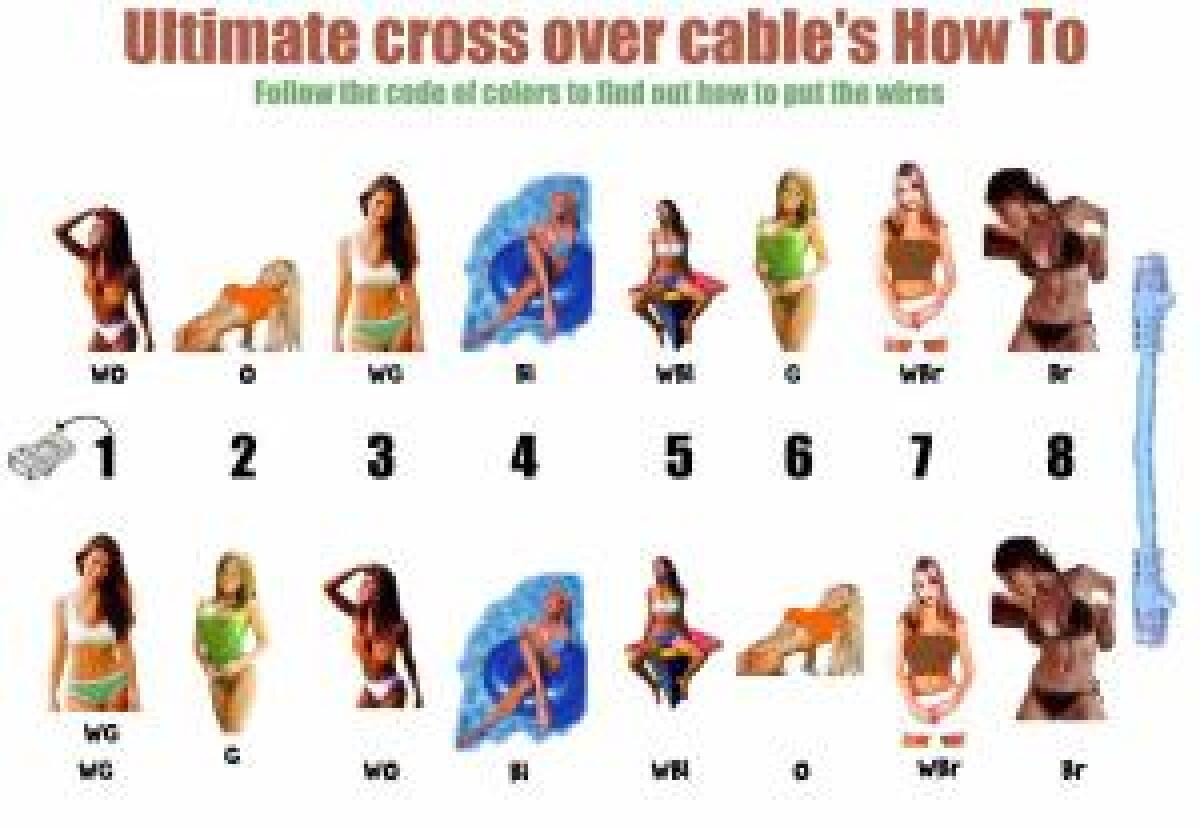

  • нашёл картинку в тему, была б полезной иллюстрацией наверное, как правильно обжимать кроссовер

  • Антинаучная статья Сам являюсь владельцем домашней локалки


    1. Switch 5 портов – 1 шт.
    Практика говорит, что брать надо на порядок больше Через месяц может появится ещё пару человек и свитча уже не хватит (2 порта резерв на аплинки)

    2. Кабель RJ-45 (также известный как витая пара) – энное количество метров (это вам уже самим надо будет замерять и рассчитывать, но стоит помнить, что нежелательно что бы расстояние от свича до компьютера превышало 100 метров, а между двумя свичами 200).
    Это по какому такому стандарту между свитчами 200 метров Если по стандарту, то на 100 мегабитах 5-й категории 1-100 метров Если кабель качественные и устройства на обоих концах добротные то метров 150 добиться можно(это не предел, но и не гарантия работоспособности)

    3. Желательно ещё купить нейлоновые стяжки. Так как если вы будете выводить кабель из своей квартиры или дома, то стяжки дадут вам возможность витую пару прикрепить к другим проводам или чему-нибудь, что могло бы послужить в качестве крепления.
    И чтоб потом всё под общим весом навернулось Лучше купить скобы с гвоздиками или использовать "степлер для кабеля"(вылетело как нормально называется) только осторожно, можно пробить кабель

    и если его останется метров 5, а вы его уже обжали, то есть два пути - или отрезать и заново обжимать кабель, или смириться с мотком кабеля под ногами.
    Вообще-то даже нужно оставлять кабель с запасом Завтра пользователю вздумается переставить стол Будешь заново претягивать?

    При условиях внешней прокладки - грозозащиты(по 2 шт на кабель ~150р шт) Между домами - трос (а не к чужому кабелю, срежут и будут правы, если до этого всё не порвётся)

    Главное не ленитесь, и делайте сразу так, как планировали, чтобы лишний раз не переделывать.

    По вашему мануалу переделывать нужно уже на следующий день

    Оценка статьи: 1

    • не соглашусь с Вами в кое-чём:
      - в некоторых ситуациях достаточно и свича на 5 портов (я вначале тоже думал в этом месте посоветовать не экономить и купить свич побольше .потом окупится. но потом подумал что всё зависит от ситуации)
      По вашему мануалу переделывать нужно уже на следующий день
      сетки которые так сделаны держаться гораздо дольше чем Вы думаете, таких сеток много, правда обычно в них не слишком большое число компьютеров, а когда сетка начинает разрастаться, приходят новые люди, коотрые более качественно подходят к этому вопросу и делают уже более похоже на то что вы говорите.. а если сетка не растёт дальше. то она проживёт по советам статьи и день, и месяц и не один год

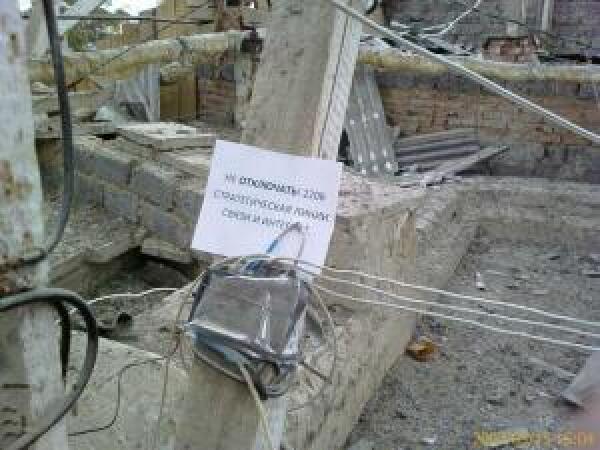

      • Я же уже написал, что сам являюсь владельцем такой сетки, начинали также, теперь выросли из "пионеров" Советую почитать www.hub.ru и www.nag.ru (раздел ужастиков как раз проилюстрирует Воображаемую вами сеть)

        Те советы которые вы даёте вредные. Так можно сделать, никто не спорит, вот только эффективно ли это по трудозатратам, если потом нужно переделывать? Хотя если потом продаться "новым людям" или просто подариться... Легальной такую сетку никтогда не сделаешь Я же вас не заставляю ставить управляемые свитчи, гигабитную магистраль и оптоволокно между домами(хотя при больших масштабах стоимость владения получается намного ниже чем с мыльницами, если вообще возможно построить такую сеть на них)

        А запас по портам всё-равно должен быть, горят они как свечки, причём парами

        Оценка статьи: 1

  • неплохие советы, за статью 5-ка, только осмелюсь добавить в нагрузку ещё несколько мелочей:
    1. свич, если хранить его не в чьей-нибудь квартире, лучше дополнительно упрятать в металлическую коробку под замком, от греха подальше.. кража свича не такое уж и редкое явление
    2. на компьютерах после того как создали локальную сеть, лучше всё таки поставить фаервол.. опять же.. от греха подальше..
    3. то как обжимать кабель лучше смотрится в картинках, нагляднее будет.. жаль под рукой нету одной картинки в тему.. может позже добавлю.. советую прочитать например вот эту статью, как дополнение
    к статье Виктора: www.sdteam.com/?tid=75
    4. в теории при сматывании кабеля в моток, ухудшаются его характеристики из-за наводимых помех.. чем больше витков, тем больше потерь.. на практике это не слишком сказывается на работе сети - у самого было свернуто несколько метров кабеля и жалоб в качество работы не поступало.. в тоже время не рекомендуется и наращивать такой кабель, в идеальном случае он должен быть цельным от свича до сетевой карточки..
    5. не знаю как у Вас, но у нас, в Беларуси, как-то была слиьная шумиха по поводу легализации локальных сетей.. (редкостный бред - очередная попытка заработать на чужом труде).. так что лучше быть осторожнее если при создании локалки придётся объединять несколько соседних домов..
    6. иногда можно подумать и о беспроводной локалке.. дороговато, но иногда уместно..

  • Ну если не печатаете, то зачем советуете? Цитирую: "По стилю – можно сослаться на «Космополитен», «Караван Истории» и другие журналы такого типа."

  • Неплохая статья для формата "3-4 тысячи знаков". Тлько вот мне кажется, что ее никогда бы не напечатал "Караван историй" или "Космополитен" (а ведь именно эти журналы указаны как пример для подражания)
